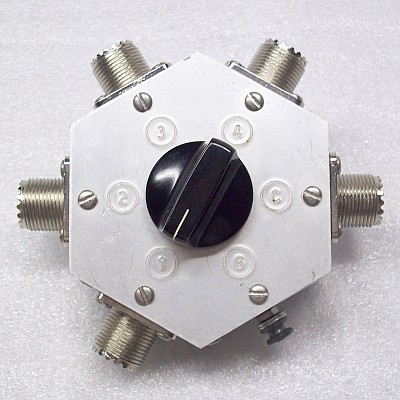

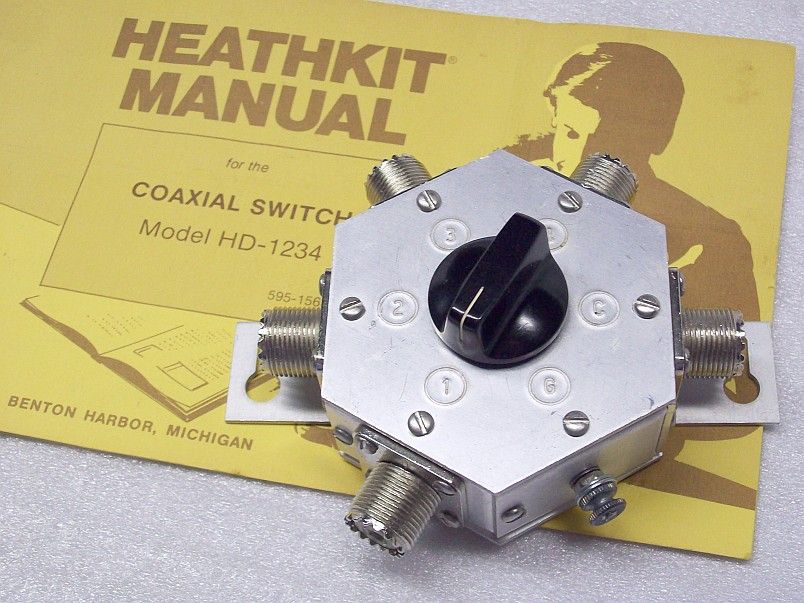

Heathkit HD-1234, Coaxial Switch.

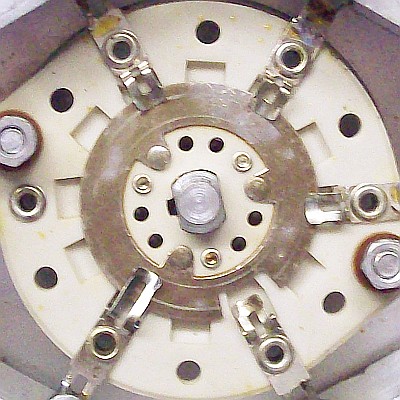

El conmutador coaxial Heatkit HD-1234 es un dispositivo sencillo y eficaz que demuestra que este tipo de dispositivos se pueden realizar con material sobrante, lo único que hay que vigilar es que el conmutador escogido tenga buena aislación a la RF (si es de porcelana o similar la tendrá automáticamente) y capacidad de soportar potencia.   El circuito puede ser copiado y realizado con facilidad; realmente sólo se necesita un conmutador adecuado, un mando, una caja metálica, conectores que se adecúen al conmutador, y aplicar conexiones cortas. Estos conmutadores se pueden usar para distribuir cualquier fuente de RF, nó solo para salida de antena aunque ésa sea su aplicación mas corriente.
ººººººººººººººººººººººººººººººººººººººº

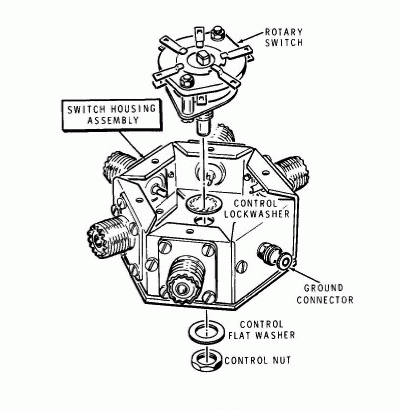

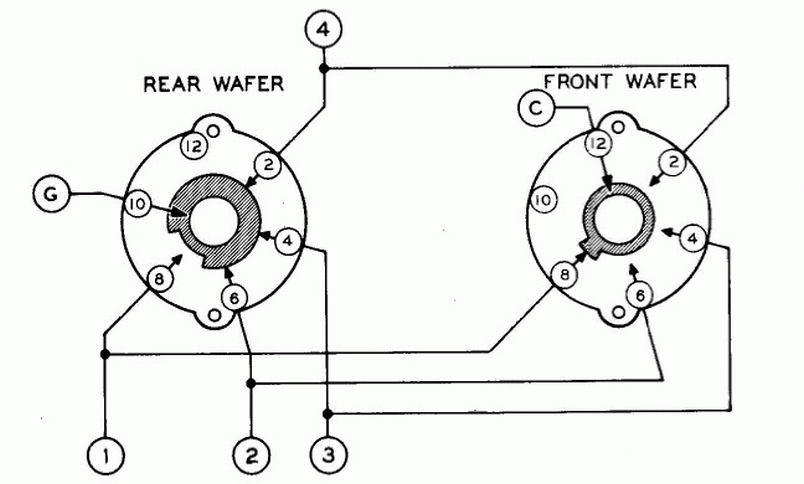

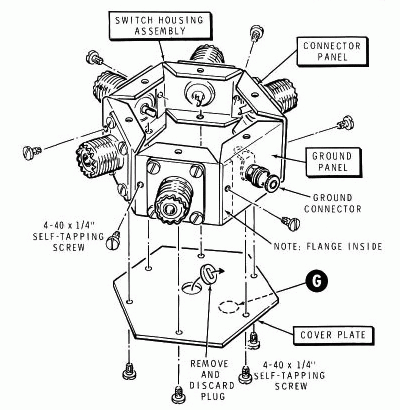

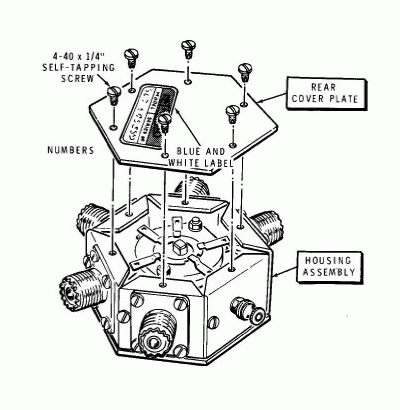

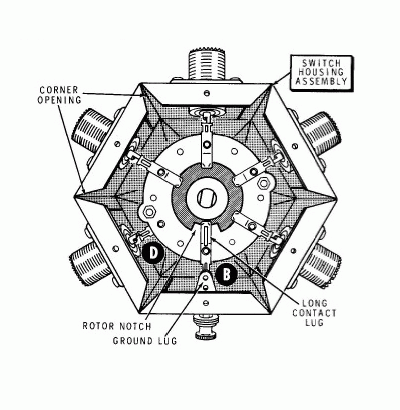

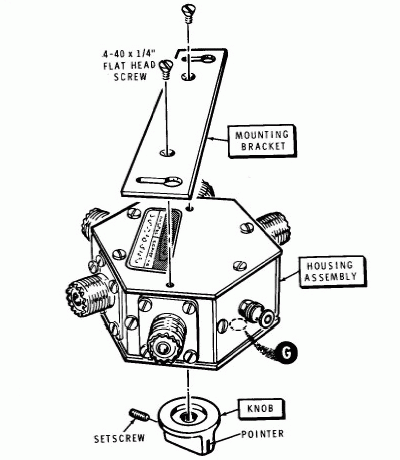

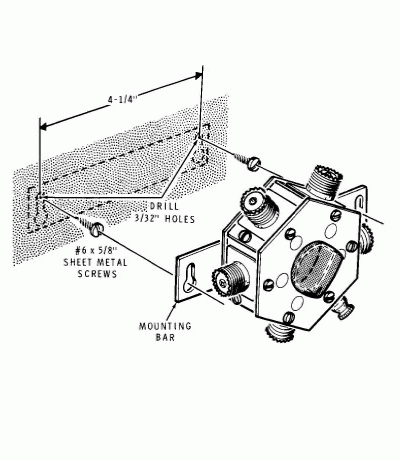

Gráficos y Esquema
ººººººººººººººººººººººººººººººººººººººº

Especificación y Uso:

  • Potencia máxima usable: 1000 watts (2000 watts PEP SSB) max.
  • Cuando el conmutador se posiciona en G (ground, masa, tierra), todos los conectores de salida de están puestos a masa y la entrada C queda desconectada.
  • Cuando el conmutador se posiciona en C (common-input, entrada común), todos los conectores de salida están conectados a tierra y la entrada C se selecciona a sí misma.
  • Por lo tanto, NO haga funcionar este conmutador coaxial con un transmisor cuando el conmutador está en posición G o C, ya que en cualquiera de estas posiciones el transmisor no está conectado a ninguna carga, la salida de antena está en CIRCUITO ABIERTO.
  • En el resto de posiciones se selecciona la salida indicada por el mando del conmutador.
