Corriente alterna:
Energía eléctrica que cambia de polaridad (víbra)
una cantidad de veces por segundo y por ello tiene una frecuencia determinada.
A medida que la frecuencia aumenta tiene la propiedad de expandirse por
el espacio con más facilidad (radía). Ello permite la comunicación
a grandes distancias. Conforma lo que se denomina señal
y puede combinarse con otras corrientes alternas produciendo una onda (vibración)
compleja o modulada.
Corriente contínua:
Energía eléctrica que no cambia de polaridad (no vibra) y
por ello no tiene ninguna característica de frecuencia ni de radiación.
Conforma lo que se denomina alimentación o polarización,
generando en combinación con los ciclos de corriente alterna
el punto de trabajo de un circuito.
Resistencia: Componente o
material parcialmente aislante a la corriente continua y alterna, por lo
que genera diferencias de potencial en sus extremos. Su nivel de aislación
se mide en Ohmios.
Reactancia: Nivel de oposición
a una corriente alterna.
Resonancia: Reacción por admisión de un
circuito sintonizado a una corriente alterna.
Circuito sintonizado: Paso ajustado o elemento
sensible a determinada frecuencia de vibración, es decir, que tiene
resonancia a esa frecuencia.
Bobina: Cable de diversa
longitud y sección, que puede estar agrupado en espiras o no, llevar
núcleo o no, pero con la característica de que es resonante
a la corriente alterna y crea flujos de energía que pueden ser captados
por un elemento secundario (si existe ese elemento, al componente se le
llama transformador). Si esta conectada
a un condensador tiene la propiedad de interactuar con él creando
un circuito sintonizado y/o oscilante. Esa resonancia hace que se comporte
como una resistencia de alto valor el caso de resonancia en paralelo o
como una de bajo valor en el caso de resonancia en serie.
Impedancia: Suma de la reactancia
+ la resistencia. Las impedancias tienen efecto para la transferencia de
energía y la respuesta de frecuencia. Para la mejor combinación
transferencia/respuesta la impedancia de entrada de un circuito debe de
ser lo más igualada posible a la impedancia de salida del circuito
al que se conecta. La energía transferida de cada una de las frecuencias
(respuesta) queda afectada por la disimilitud de impedancias, por ejemplo,
si un pick-up piezoeléctrico tiene una impedancia capacitiva de
800 pF, es decir, unos 200 Kilohmios a 1000 ciclos, esto implica una impedancia
alta de entrada para el amplificador. Si es inferior a 200 Kohms las frecuencias
bajas se debilitarán y si es mayor se reforzarán. El valor
de la impedancia de entrada tiene un efecto preponderante en la calidad
de reproducción por lo que puede ser necesario modificarla.
Alta impedancia: Dícese
de cuando entre el activo y masa hay una elevada resistencia a la corriente
alterna, por lo que en el circuito se desarrollará una intensidad
baja y un voltaje relativamente alto. Un circuito de alta impedancia no
desarrolla potencia por lo que no tiene tiene capacidad de carga, sólo
amplificará en tensión. Un preamplificador de audio lleva
circuitería de este tipo.
Baja impedancia: Dícese
de cuando entre el activo y masa hay una baja resistencia a la corriente
alterna, por lo que en el circuito se desarrollará una intensidad
alta y un voltaje relativamente bajo pero con mucha capacidad de carga,
es decir desarrollará potencia. La circuitería de un amplificador
de audio pertenece a este tipo, y un amplificador lineal también,
sólo que con tensiones e intensidades más elevadas.
Inductancia: Corriente alterna
reactiva en oposición y directamente proporcional a la frecuencia
de la corriente de entrada que se genera automaticamente dentro de una
bobina cuando circula por ella una corriente alterna. El nivel de oposición
se mide en Henrios, y su efectividad depende de las características
constructivas de una bobina a una frecuencia concreta, por lo que se genera
en ella una resistencia concreta para cada frecuencia determinada. Esa
resistencia se llama reactancia inductiva.
La reactancia inductiva crece con el incremento de la frecuencia, el número
de espiras, y el flujo magnético (existencia o no de núcleo,
y si existe su nivel de pérdidas por corrientes de Foucault). La
bobina que bloquea una corriente alterna determinada debido a su alta reactancia
inductiva se le llama bobina de choque.
En una bobina en la que se acumule un alto nivel de flujo, se evidencia
la existencia de la inductancia mediante la extracorriente
de ruptura, que es la chispa de desconexión de una bobina
a la corriente alterna. Esa chispa es un intento de la corriente inducida
en la bobina de prolongar la corriente interrumpida.
Condensador: Componente totalmente
aislante a la corriente continua y parcialmente aislante a la corriente
alterna dependiendo de su frecuencia. Tiene la propiedad de almacenar energía,
por lo que puede cargarse y descargarse. Esa propiedad hace que sea un
elemento altamente activo con respecto a la corriente alterna (o continua
pulsante). Su capacidad de almacenamiento se mide en Faradios.
Capacitancia: Reactancia
de un condensador a la corriente alterna que conforma una resistencia llamada
reactancia
capacitiva. A más frecuencia menor reactancia capacitiva
en un condensador dado, y dependiendo de la capacidad, a más capacidad
también menor reactancia capacitiva a una frecuencia dada.
Válvula: Dispositivo
electrónico de regulación y conmutación todo en uno
compuesto basicamente por filamento, cátodo (puede no estar), reja
(pueden haber varias) y placa. Cuando se asocia su placa a un componente
de carga, las propiedades asociadas a la regulación permiten la
amplificación de la señal entrante por su reja, y las propiedades
asociadas a la conmutación permiten la transformación de
la misma. En un mismo contenedor puede haber más de una válvula
(doble, triple, o combinada de diferentes funciones).
Rectificador: Dispositivo
electrónico que convierte la corriente alterna en corriente continua
pulsante.
Detector o Demodulador: Rectificador
aplicado a una corriente alterna de frecuencia elevada modulada con la
intención de extraer su parte informativa y transformarla en baja
frecuencia.
Filtro: Circuito o dispositivo
que selecciona, compensa, reduce o elimina una corriente alterna o continua
pulsante. Por ejemplo: puede compensar la tensión pulsante de salida
de un rectificador y convertirla en no pulsante.
Oscilador: Circuito de realimentación
de corriente alterna que genera una frecuencia determinada por el efecto
de resonancia de una bobina conectada a un condensador y todo ello asociado
a la amplificación de la válvula. Este efecto de realimentación
hace que el consumo (intensidad de corriente) del circuito sea bajo, necesitandose
solamente de una alimentación de corriente continua para compensar
el impulso y mantener las oscilaciones.
Heterodinaje: Procedimiento
en el que se mezclan dos corrientes alternas para producir una tercera
y cuarta resultantes de la suma y diferencia de las dos anteriores.
Frecuencia Intermedia: La frecuencia
de salida de valor más bajo resultante del efecto de heterodinaje.
Se selecciona con un amplificador sintonizado.
Mezclador o Conversor: Circuito
electrónico que realiza el heterodinaje de la frecuencia de entrada (FE) con la
frecuencia del oscilador (FO). El dato fundamental de diseño es la frecuencia de salida
que se desee obtener, que será la denominada "frecuencia intermedia" (FI), para ello:
a) La frecuencia del oscilador se situará POR ENCIMA de la frecuencia de entrada [FO=FE+FI] (configuración clásica).
b) La frecuencia del oscilador se situará POR DEBAJO de la frecuencia de entrada [FO=FE-FI].
c) Las dos configuraciones proporcionarán la FI deseada [FI=FE-FO y FI=FE+FO].
Frecuencia imagen: Es una
señal NO sintonizada cuya frecuencia es la de sintonización de entrada más
dos veces la frecuencia intermedia [Fimg=FE+(2xFI)], o menos dos veces la frecuencia del
oscilador [Fimg=FE-(2xFO)], y que por falta de suficiente selectividad del circuito de entrada
se introduce en el mezclador heterodino, con el resultado de que produce
a su salida la misma frecuencia intermedia de diseño. Ejemplo: imaginemos
una entrada sintonizada de poca selectividad a un mezclador heterodino,
la señal sintonizada deseada es de 1000 Kc y la frecuencia intermedia
es de 500 Kc, el oscilador estará entonces a 1500 Kc (*) para producir
una señal diferencia de 500 Kc aceptable para el amplificador de
FI. Sin embargo una señal de 2000 Kc con el oscilador a 1500 Kc
producirá también una señal diferencia de 500 Kc, la cual
el amplificador de FI también aceptará. Esa señal
de 2000 Kc será la frecuencia imagen en ese punto de sintonía.
La forma de evitar frecuencias imágenes es evitar que en los circuitos
mezcladores entren señales no directamente sintonizadas, para ello
el paso previo al mezclador que amplifica la señal de antena debe ser muy selectivo;
otro procedimiento es usar un diseño de conversión en el que las frecuencias imágenes
queden lejos de las frecuencias que admite el paso previo y además usar varias
conversiones.
(*) Si se utilizase la opción "por debajo" (500 Kc de FO)
el diseño sería imposible en este caso debido a que el paso amplificador
ajustado a la FI estaría recibiendo continuamente la señal del oscilador.
Trimmer: Condensador variable diseñado para ajuste fino, por ello es de poca capacidad (el valor 3-30 pF es el más común) y generalmente pequeño, se puede ajustar con la punta de un destornillador normal si la placa variable está conectada a masa. Condensador de "recorte" en el sentido de "ajustar y adaptar", es el condensador que se utiliza para ajustar el rango alto de frecuencia en una banda de sintonía.
Padder: Trimmer de media/alta capacidad específico para ajuste de sintonía en un mezclador superheterodino, también puede ser un condensador fijo, usualmente de mica. Valores usuales eran 500 pF de padder variable para OM, y 4000 pF de padder fijo para OC (si existía padder de OC, si no el valor LC ya lleva incluída la diferencia para una FI concreta y el ajuste se realiza retocando la bobina del oscilador). Condensador utilizado para modificar el valor L/C (Inductancia/Capacidad) de un circuito oscilante con la intención de fijar la FI (Frecuencia Intermedia). El uso práctico en el superheterodino es elevar la frecuencia del OL (Oscilador Local) al diferencial de la FI, y para ello debe ser conectado en serie con el circuito LC del oscilador (ver ejemplo en esquema arriba, el padder para OM es variable, y el de OC es fijo, ambos son condensadores padder). Al conectarse en serie con la sección osciladora del tándem del oscilador reduce la capacidad de esa sección, por ello la frecuencia de oscilación será mas elevada. Si se quiere evitar el uso de un padder el tándem tendrá que tener dos secciones de diferente capacidad, una de más capacidad para para el paso de entrada de señal, y otra de menos capacidad para el paso del oscilador (la alternativa es que la LC del oscilador esté calculada para generar la diferencia de FI), y en ambos casos la capacidad resultante tiene que ser la correcta para producir el arrastre diferencial de frecuencia requerido por la FI en cada punto de sintonía. Se le llama padder por efectuar "padding" en el sentido "relleno de capacidad que modifica la frecuencia del OL" y al mismo tiempo posicionar el rango bajo de frecuencia en una banda de sintonía. El padder es un condensador extremadamente importante, ya que además de regular el efecto heterodino de salida de la FI (arrastre o tracking) controla la interacción del movimiento mecánico del tándem con la capacidad distribuída de ese movimiento y el marcaje de las frecuencias de sintonía en el dial (casi todos los problemas de falta de precisión de rango en los diales analógicos de superheterodinos se deben a un valor inadecuado de padder; no hace falta decir que ahora con los diales digitales todos esos problemas han quedado superados).
Amplificador de potencia:
Circuito que debe transformar una señal (corriente alterna con información)
amplificada en un circuito de impedancia alta o media (amplificador
de tensión) a una señal amplificada en un circuito
de baja impedancia para así poder cargar un altavoz o una antena,
convirtiendo la energía eléctrica en sonora o de radio.

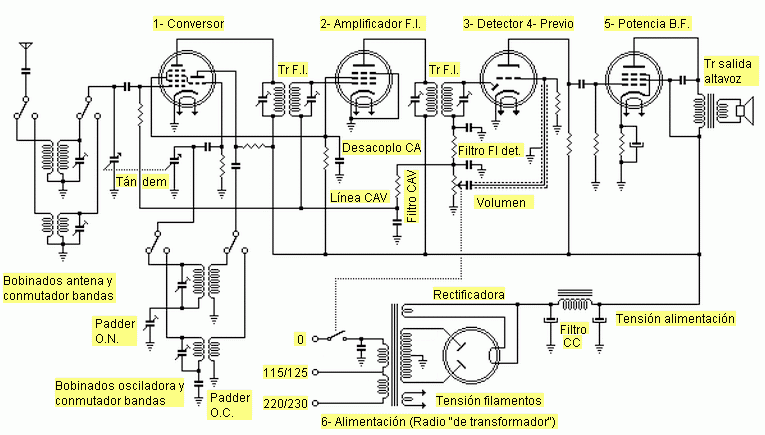

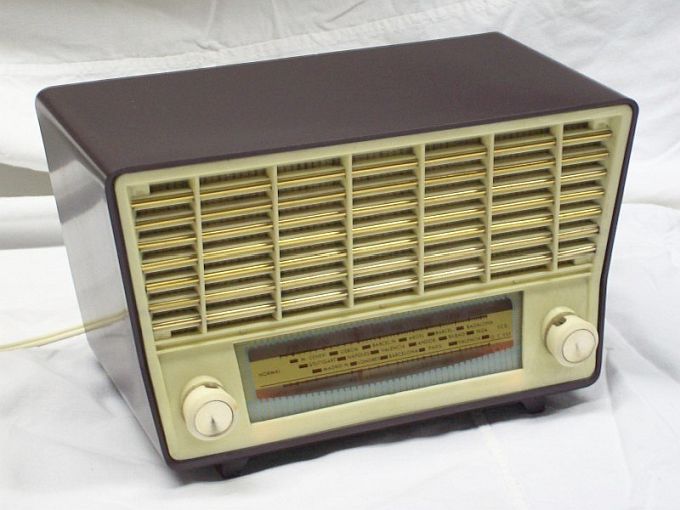

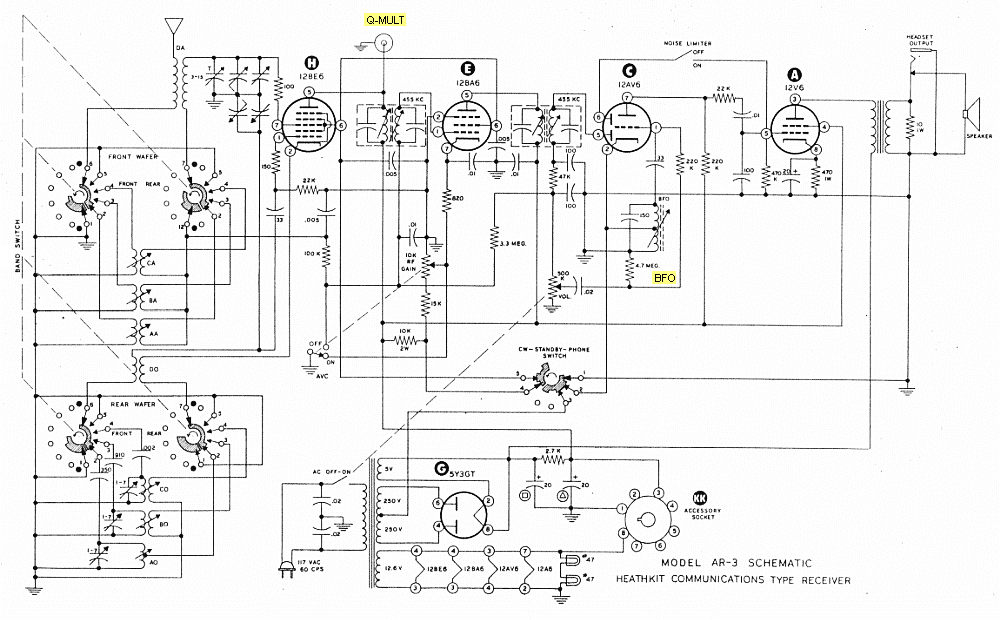

Receptor de radio: Aparato
electrónico que convierte a nivel de comunicación humana
(sonido, imagen, etc.) la información contenida en una vibración
simple o compuesta de frecuencia mucho más elevada, y que por ello
ha sido posible radiarla (emitirla), es decir, convierte una corriente
alterna de frecuencia aumentada (radiada e inaudible) a una corriente alterna
de baja frecuencia transformable en audible o identificable. El proceso
inverso conforma el Emisor de radio.
|
La
ECH81 es una válvula doble (triodo-heptodo) de base noval
diseñada en 1954 y está basada en la optimización
de los diseños anteriores usados habitualmente en los radios superheterodinos
para la función de mezcla de corrientes alternas de radiofrecuencia.
Las dos válvulas internas comparten un cátodo común
(pata 3), el triodo se usa como Oscilador Local para que pueda inyectar
una CA de RF sinusoidal de 13 voltios de amplitud a la reja de modulación
(pata 7) de la parte heptodo, la cual se encuentra blindada por la reja
pantalla dual del heptodo (pata 1) que está puesta a masa para la
CA y simultaneamente conectada a un potencial positivo de CC de aceleración.
Esta inyección puede proceder tanto de la reja como de la placa
del triodo oscilador, pero normalmente se escoge la reja por una cuestión
de adaptación de impedancias. Como en todos los procesos de demodulación,
la parte heptodo funciona de forma NO lineal, lo que provoca que
la señal a procesar de entrada (pata 2) junto con la señal
del OL interactúen produciendose en el ánodo (pata 6) una
salida con las siguientes señales: la de entrada, la del oscilador
(que normalmente oscila a una frecuencia superior a la de entrada), la
suma de la de entrada con la local, y la diferencia de la de entrada con
la local. La señal útil normalmente es la última y
se la denomina Frecuencia Intermedia. Para seleccionarla de las demás
se usa un circuito sintonizado (transformador de FI) a esa frecuencia,
que normalmente está dentro del margen de los 470 a 490 kilociclos
en los radios de 5 lámparas europeos. Los americanos acostumbran
a usar una FI de 455 Kc. La válvula ECH81 tiene otras versiones
según sea su tensión de filamento variando con ello la primera
letra: U para 19 voltios/0,1 amperios, y H para 12,6 voltios/0,15 amperios.
El resto de características permanecen practicamente idénticas.
La codificación americana para esta válvula es 6AJ8.
El corazón del receptor era su juego de bobinas, las fabricadas
por Magestic eran muy corrientes. El juego consitía en bobina de
antena, osciladora, y dos transformadores (llamados usualmente "potes")
de frecuencia intermedia. Los esquemas daban numeración
específica los terminales de las bobinas de antena y osciladora,
esa numeración podía variar según
fabricante.
Paso
Detector (detección de amplitud - AM): Extrae la variación
de la envolvente de la señal modulada de frecuencia intermedia (modulación)
y la convierte en una señal de baja frecuencia (audio). Para ello
rectifica la señal de FI, y luego filtra de la resultante su componente
de RF (CA de valor más elevado - portadora) dejando la componente
de BF (CA de valor más bajo - envolvente). Una válvula combinada
(dos en una), usualmente UAF42 o EBC81 (o similares) utilizando sólo
la parte rectificadora. Este paso puede tener un circuito complementario
llamado Control Automático de Volumen o de Ganancia (CAV o CAG),
el cual se sirve de la parte negativa de la corriente rectificada para
inyectarla en las rejillas de los tubos precedentes, controlando así
su ganancia y compensando los diferentes niveles de las señales
recibidas.
