El AC VTVM (Alternating Current Vacuum
Tube Volt Meter) o milivoltímetro de corriente alterna a válvula
se diferencia del voltímetro a válvula o VTVM en que mide
sólo tensiones alternas, pero con una sensibilidad e independencia
de la frecuencia en la medición muy superior, por ello las escalas
de medida estan distribuídas comenzando por milivoltios en vez de
voltios. También recibe el nombre de Voltímetro de Audio
ya que su aplicación más habitual es en circuitos de bajo
nivel de señal que operen con frecuencias de medias a bajas. Su
diseño es completamente diferente al voltímetro a válvula
convencional ya que en vez de un circuito balanza lleva un circuito amplificador
compensado por una tensión de reacción negativa que circula
de salida a entrada del amplificador para así proporcionar respuesta
plana hasta aproximadamente 500 Kcs, aunque ello también depende
de la gama de voltaje seleccionada. Como las escalas bajas comienzan por
milivoltios la escala más alta llega solamente a los 300 voltios,
con lo que este aparato se convierte en un complemento especializado del
voltímetro a válvula clásico.
En el transcurso de los años Heathkit desarrolló
varios modelos: El primero fué el AV-1 de 1951, muy sencillo, el
cual se transformó rapidamente en 1952 en el modelo AV-2 mediante
mejoras en el control de calibrado y medidor, además de presentar
una nueva fuente de alimentación. Más tarde, en 1957, el
modelo AV-3 aportó un diseño muy mejorado a base de válvulas
triodo, este modelo tuvo una versión británica, el AV-3U
que era enchufable a 240 VAC (el modelo que se describe), luego en 1961
salió el IM-21 con un esquema basado en el AV-3 pero con válvulas
pentodo, y finalmente en 1968 salió el modelo IM-38 con el mismo
esquema que el IM-21 pero llevando un transformador de doble primario de
fábrica, con lo que era enchufable tanto a 115 como a 230 VAC. Los
modelos siguientes ya son a transistores. |
Heathkit AV-3U y evolución del diseño circuital de los
AC VTVM de Heathkit
 |
 |
 |
 |
 |
 |
El AV-3 es el modelo más interesante
de la serie de AC VTVMs de Heathkit debido a que tiene un diseño
circuital muy innovador para la época (finales años 50).
En la gama de alta sensibilidad (.01 a 3 voltios) lleva un seguidor catódico
separador con su particular selector-atenuador a su salida, al cual sigue
un amplificador cascodo, y éste es un diseño específico
de amplificación en alta frecuencia a bajo ruido y respuesta plana
(muy usado en FM y TV), su salida de placa está conectada directamente
(sin condensador) a otro seguidor catódico separador que actúa
de driver al triodo que controla la salida en el medidor, de esta salida
se toma parte de la señal que se devuelve en contrafase a la entrada
del amplificador cascodo por inyección en su cátodo, el nivel
de contrafase regula el ajuste del aparato contribuyendo al mismo tiempo
a la estabilidad y respuesta plana. La gama de baja sensibilidad (10 a
300 voltios) esta conectada directamente al amplificador cascodo a través
de su particular selector-atenuador en la entrada del mismo. La línea
de filamento está balanceada a masa para reducir ruido de alterna.
Este aparato es utilizable allá donde exista una
corriente alterna de nivel bajo a medio y frecuencia moderada a baja, por
eso recibe también el nombre de "Voltímetro de Audio". Así,
puede medir tanto el nivel de rizado de alterna en la salida de filtro
de una fuente de alimentación como medir el nivel de salida de un
micrófono. La ganancia de un paso amplificador de audio se mide
por comparación entre la señal de entrada y la de salida,
luego se divide el voltaje de salida entre el voltaje de entrada. La medición
de ruido se hace con referencia a un nivel de sonido determinado, la medición
de ese nivel es comparada con el nivel existente con el sonido desconectado,
la diferencia es el ruido de fondo del circuito. Cuando se hacen mediciones
comparativas, las impedancias de entrada y de salida del circuito medido
deben ser consideradas, si la impedancias son iguales pueden medirse directamente,
pero si no lo son deben ser compensadas a un nivel común de referencia.

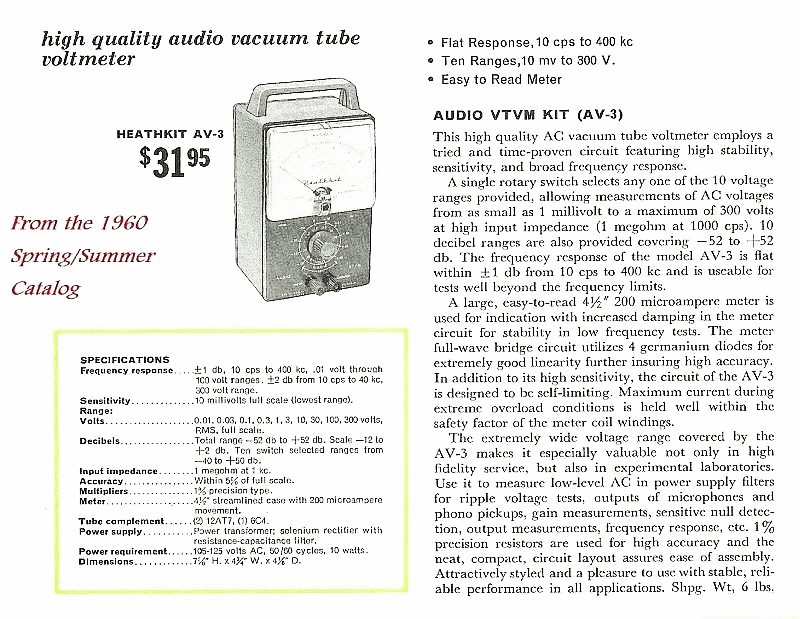

Anuncio original del catálogo americano de Heathkit.

|
Características técnicas y uso.
Comprobaciones y peculiaridades.
| Banda pasante: |
10 cs a 400 Kcs (±1 dB en escalas de 0,01 hasta
100 voltios).
10 cs a 40 Kc (±2dB en escala de 300 voltios). |
| Impedancia de entrada: |
1 Megohmio a 1 Kc. |
| Sensibilidad: |
10 mV (.01) fin escala (escala más baja). |
Escalas voltios: (izquierda - derecha a fin escala) |
10 mV, 30mV, 100 mV, 300 mV, 1 V, 3V, 10 V, 30 V, 100 V, 300 V. |
Valores escalas decibelios: (izquierda - derecha a fin escala) |
-40dB, -30dB, -20 dB, -10 dB, 0 dB, +10 dB, +30 dB, +40 dB, +50 dB. |
| Referencia calibración decibelios: |
1 miliWatio sobre una carga de 600 ohmios. |
| Lectura en decibelios: |
La lectura real opera algebraicamente sobre la indicación de
escala, es decir, es el resultado de sumar o restar los valores de escala
y lectura. |
| Referencia calibración voltios: |
RMS (Root Mean Square): el 70,7% del voltaje pico de una onda senoidal. |
| Válvulas: |
6C4 (EC90) como seguidor catódico, 12AT7 (ECC81) como amplificador
cascodo, 12AT7 (ECC81) seguidor catódico y amplificador al medidor. |
| Distribución de entradas a circuito de medición: |
Escalas de .10 a 3 voltios: medición a través de 6C4
seguidor catódico.
Escalas de 10 a 300 voltios: directas a 12AT7 amplificador cascodo. |
Instrumento de medida:
Sensibilidad y precauciones. |
200 µA, con rectificación puente de 4 diodos de germanio
OA70. Como en todos los VTVM la válvula protege al instrumento de
las sobrecargas, y en este caso además hay la protección
extra del límite máximo de tensión de los diodos.
Aunque el instrumento no se quemará por sobrecarga, sí existe
el peligro de que la aguja pueda doblarse, o que algún componente
pueda dañarse por la sobretensión, especialmente en la gama
alta (10 a 300 V) en que la entrada queda conectada directamente a su atenuador. |
| Puesta en marcha: |
Modelo inglés, equipado para conectar a 220-240 voltios. Tiene
dos
posiciones de desconexion/conexión en el conmutador, la izquierda
esta asociada a la escala baja (.01 voltios) y la de la derecha esta asociada
a la escala alta (300 voltios). Es conveniente usar siempre por precaución
esta última. El transformador de alimentación da salidas
de 144 y 6,2 voltios con el aparato enchufado a 230 VAC, dando un voltaje
rectificado de 155 voltios en el punto A y 135 voltios en el punto B del
esquema. |
| Ajuste: |
Se realiza por comparación con una tensión calibrada
y actuando sobre el potenciómetro de 10 ohmios que está en
la línea de realimentación negativa. Subiendo la contrarreacción
se reduce la lectura en el medidor, y bajándola se incrementa. Luego
se sitúa en el aparato en su caja (sin atornillar) y se comprueba
nuevamente la lectura, puede que haya descendido debido a que al ser ajustado
sin blindaje el aparato capta radiación externa. Hay que reajustar
hasta que dentro de la caja dé la lectura correcta. |
Modificaciones y reparaciones realizadas: Sustitución
del borne INPUT por un conector BNC para así conectar una punta
de prueba con cable blindado aislándose así el cable activo
de medida de contactos capacitivos y de captación de señal
ambiental en las escalas de más sensibilidad. Sustitución
de todos los condensadores de papel (2 µF, 2 KpF, 50 KpF, 30 KpF)
por equivalentes de poliéster debido a que todos tenían un
altísimo nivel de fugas producido por el envejecimiento, por contra
los electrolíticos se mantienen en muy buen estado al cabo de más
de 50 años. Sustitución de dos diodos OA70 dañados
del rectificador puente del instrumento medidor.
Comprobaciones en las escalas de milivoltios: La forma más
práctica de comprobar el AV-3U en las escalas más bajas o
de alta sensibilidad consiste en conectarlo a un generador de baja frecuencia
situado en onda senoidal. Se ajusta el generador para que dé una
salida de 1 voltio con lectura en un voltímetro calibrado externo,
se sitúa el AV-3U en la escala de 1 voltio con lo que deberá
dar lectura a fondo escala, luego se actúa con el conmutador atenuador
del generador para reducir su salida una décima parte, el AV-3U
deberá marcar aproximadamente 0,1 voltios, reduciéndose entonces
a escala .3 para comprobar la lectura de 0.1 voltios en ella, se vuelve
a reducir a escala .1 para comprobar lectura a fondo; luego se vuelve a
reducir la salida del generador a otra décima parte y se repite
el procedimiento en las escalas de .03 y .01 voltios (30 y 10 milivoltios).
Es importante asegurarse de que el ajuste mecánico de puesta a cero del instrumento
(tornillo del frontal) se haya realizado con precisión (la espiral del instrumento
debe estar bien equilibrada a cero), ya que cualquier tensión mecánica remanente
puede falsear la lectura.
Peculiaridades: Al cambiar de escalas la aguja se mueve hacia adelante
con más o menos intensidad, esto es normal y tiene más efecto al pasar de 10 VAC
a 3 VAC por inclusión del circuito de alta sensibilidad; estas variaciones se
deben al efecto de carga/descarga de los condensadores al variar la resistencia
shunt de escala. Sin entrada, en las escalas bajas el instrumento
mostrará una indicación residual, tanto más incrementada
como tanto más baja sea la escala seleccionada, que es debido a
la sensibilidad que tienen esas escalas a la captación de señal ambiental
más el ruido interno propio del aparato. El ruido interno puede
ser reducido incrementando la eficiencia de los filtros de alterna de la
fuente de alimentación, tanto en línea como en filamento, y la instalación
de un conector BNC en el frontal más uso de cable blindado elimina la
captación de ruido externo. Cuando el aparato esté conectado
a la fuente de medida, la indicación residual no tendrá efecto
en la medición, especialmente si esa fuente es de baja impedancia,
como por ejemplo, la salida de un generador de baja frecuencia. Como todos
los VTVM, el AV-3U está diseñado para que una de sus tomas
esté conectada a masa, si no es así se producirán
lecturas algo diferentes según quede conectado a la red (puede invertirse
la conexión a la red para reducir el efecto) o cuando se hagan mediciones
no refenciadas a masa, como por ejemplo en el secundario de un transformador
(pueden invertirse la toma de medida para reducir el efecto). Cortocircuitando
las puntas de entrada debe conseguirse cero absoluto en las escalas altas,
y un cero casi absoluto en las más bajas (las de más sensibilidad),
ello es debido a que siempre existe cierta resistencia de contacto entre
puntas. |
Voltajes CC medidos con voltímetro de alta impedancia (VTVM, DMM)
entre pin y chasis.
| Válvula |
Pin 1 |
Pin 2 |
Pin 3 |
Pin 4 |
Pin 5 |
Pin 6 |
Pin 7 |
Pin 8 |
Pin 9 |
| 6C4 (V1) |
135 |
|
3 VAC |
3 VAC |
135 |
25 |
68 |
|
|
| 12AT7 (V2-V3 SA) |
80 |
36 |
54 |
3 VAC |
3 VAC |
54 |
0 |
0-1 |
3 VAC |
| 12AT7 (V4-V5 SB) |
75 |
0 |
0-1 |
3 VAC |
3 VAC |
155 |
80 |
82 |
3 VAC |
Este instrumento tiene un diseño excelente y es un aparato totalmente fiable, siempre y cuando esté bien ajustado y no se sobrepase el ancho de banda para el cual fué diseñado. Teniendo en cuenta eso, resulta totalmente competitivo con respecto a instrumentos modernos o antiguos de más categoría o renombre. Representa un ejemplo claro del por qué los Heathkits tuvieron tanto éxito.

|
